제 품 소 개

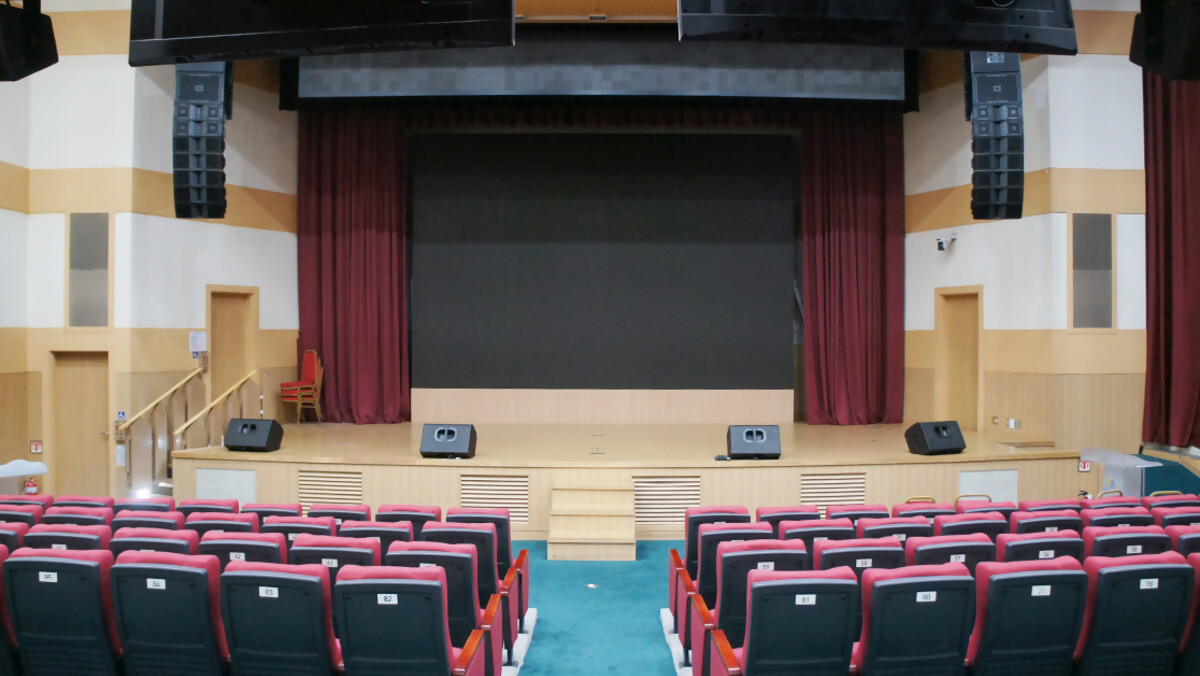

무대 접근성 향상을 위한

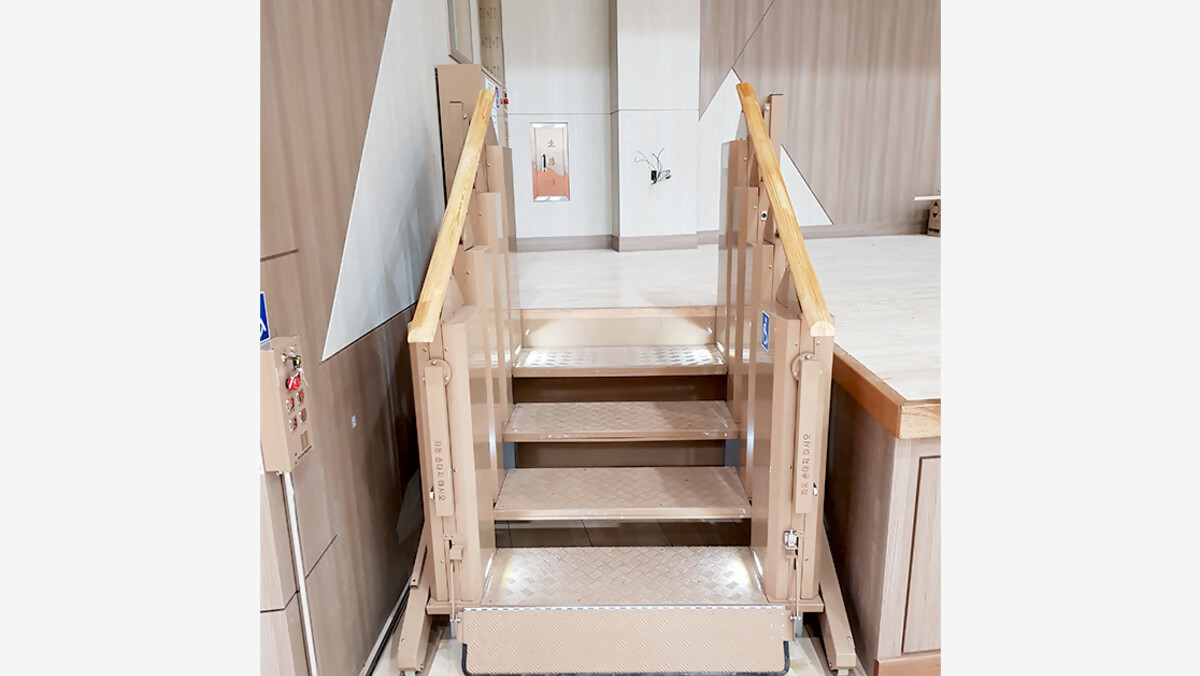

[NEP 인증제품] 계단겸용 수직형 휠체어리프트
신우프론티어의 신제품 계단겸용 수직형 휠체어리프트는 평상시에는 계단으로 사용되다가 장애인 및 노약자의 무대 이용시에는 리프트로 변형되어 운행됨으로서, 계단 및 리프트의 두가지 기능을 동시에 만족시키며 이용자의 무대접근성을 획기적으로 개선시킨 '기술혁신형 신제품' 이며, 2019년 6월 NEP 신제품 인증 지정을 받은 공공기관 의무구매 및 수의계약 대상 제품 입니다.
기본제원
구분 | 계단상태(일반인 사용) | 리프트상태(장애인 사용) |
제품기능 | 평상시 계단으로 사용 | 휠체어(전동스쿠터 포함), 유모차 등 이용가능 |
제어방식 | 외부 운전반 조작 | 카 내부 탑승자 조작 |
허용하중 | 400Kg | 320Kg |
구동장치 |
- SCREW : DC MOTOR 적용, 개별/동시 제어 - TELESCOPIC구조 : 구동장치 설치높이 최소화 |
|
안전장치 |
- 안전보호대 : 리프트 탑승자 및 일반인 추락방지 - 안전센서 : 리프트 상태 플랫폼 수평감지, 하부간섭물 감지 - 비상정지 스위치 : 카 내부, 외부 운전반 - FINAL 스위치 : OVER RUN상태 시 모터전원 차단 |
Video
제품사양
구분 | 항목 | 단위 | 사양 |
1 | 허용하중 | KG | 320 |
2 | 모터용량 | kW | 0.8 |
3 | 운행속도 | m/min | 2.0 |
4 | 운행거리 | mm | 1000 이하 |
5 | 설치면적 | W*D mm | 리프트면적(W*D) 1,530*1,650 제어반면적(W*D*H) 650*180*1050 탑승대기공간(W*D*H) 1,400*1,400*2,100 |
6 | 탑승면적 | W*D mm | 900 x 1,410 |
7 | 운전반 | 상/하강, 비상정지, 계단/리프트 변환, 조명 버튼 | |
8 | 운전방식 | 자동운전(버튼 누름 시 작동-원터치) | |
9 | 구동방식 | 스크류 Type | |
10 | 제어방식 | 모터 동기제어 | |
11 | 구동부 정지장치 | Self Lock-300KG/개 | |
12 | 핸드레일 | 폭 60mm 타원형 나무원목 | |
13 | 측면난간 | MILD STEEL 각 형강 | |
14 | 카 바닥 | AL CHECK PLATE | |
15 | 경사로 | AL CHECK PLATE | |
16 | 주전원 | V | AC 200V, 60Hz 단상 |
17 | 제어전원 | V | DC 24V, PLC 제어 |
18 | 충전전원 | V | AC 220V |
19 | 안전장치 | 1) 램프 및 바닥판 장애물 접촉시 정지 기능 2) 계단 틈새 끼임 방지 비접촉식 안전센서 3) 구동부 비상정지장치 4) 리프트 하부 추락방지 안전보호대 5) 정전시 비상구출운전 가능 |
